Chauffe-eau électrique horizontal au plafond : installation et contraintes
Un chauffe-eau électrique horizontal peut être étudié lorsque la configuration du local rend une pose verticale difficile ou lorsque l'on souhaite exploiter un volume disponible en hauteur. Cette implantation n'est possible qu'avec un appareil prévu pour fonctionner dans cette position et un support capable de recevoir son système de fixation et sa charge en service.
Avant la pose, il faut également prévoir les raccordements hydrauliques, le groupe de sécurité, l'évacuation, l'alimentation électrique et surtout l'espace nécessaire pour entretenir puis remplacer l'appareil.
- Appareil prévu pour la position horizontale
- Structure porteuse et charge en service
- Groupe de sécurité, évacuation et vidange
- Accès de maintenance et dépose future
Un chauffe-eau horizontal doit être conçu pour fonctionner dans cette position

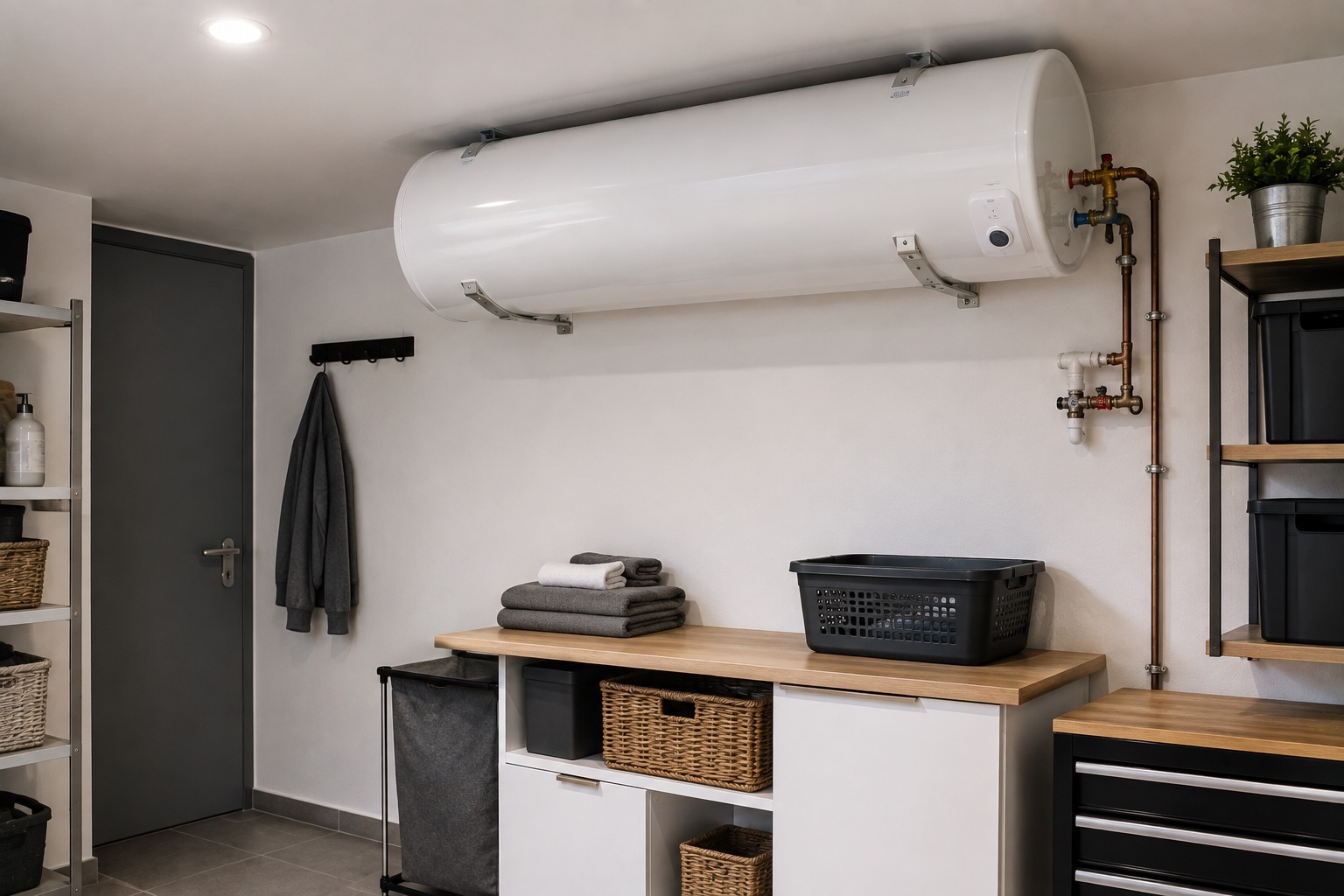

Il s'agit d'un ballon horizontal installé en partie haute du local, selon un système de fixation compatible avec l'appareil, son orientation, le support et les prescriptions du fabricant. Ce n'est pas un ballon simplement suspendu à un plafond.
Un chauffe-eau vertical ne devient pas horizontal parce qu'il est couché : un appareil s'installe dans la ou les positions prévues par son fabricant. Selon le modèle, l'orientation des raccordements, du capot, de la résistance et des organes de maintenance peut être imposée.
- La configuration horizontale ne se limite pas au plafond. Voir l'horizontal mural.
- Certains appareils acceptent plusieurs positions. Voir le modèle multiposition.
- La comparaison des implantations est traitée à part. Voir vertical ou horizontal.
- Le format plat répond à une autre logique. Voir le chauffe-eau plat et plat ou classique.
Cette page explique pourquoi le support doit être vérifié. Elle ne fournit aucune méthode de fixation : ni nombre de points, ni diamètre, ni entraxe, ni charge admissible.
La structure porteuse compte davantage que l'apparence du plafond
La résistance d'un plafond ne se déduit jamais de son aspect visuel.
Plafond et faux plafond
- Un faux plafond décoratif ou une plaque de plâtre seule ne s'assimile pas à une structure porteuse capable de recevoir un ballon rempli d'eau.
- La charge doit être reprise par un support structurel et un système de fixation adaptés à l'installation envisagée.
- Sans étude, rien ne permet de présumer que le plancher haut est nécessairement l'élément utilisé.
La structure réellement porteuse doit être identifiée avant toute décision.
Le poids en service
- Poids propre de l'appareil, volume d'eau stocké, système de fixation et efforts liés à l'installation entrent tous dans le calcul.
- Un litre d'eau représente environ un kilogramme : un ballon rempli constitue donc une charge importante.
- Bois, béton ou autre structure ne se traitent pas de la même manière. Le système de fixation doit être dimensionné pour le support réel et la charge. Voir les fixations et les supports.
Aucune charge admissible universelle n'est indiquée sur cette page, et aucun tutoriel de suspension d'un ballon lourd n'y figure.
La capacité part des besoins, pas du volume disponible
Un modèle ne se choisit pas simplement parce qu'il rentre.
Les besoins en eau chaude
Nombre d'occupants, habitudes, douche ou bain, simultanéité des usages et périodes de consommation orientent la capacité retenue.
Voir les besoins journaliers et leur application au chauffe-eau électrique.
Volume et service rendu
À volume nominal égal, les performances d'usage et la quantité d'eau chaude disponible peuvent dépendre de la conception du modèle et de son orientation prévue.
Un horizontal n'équivaut donc pas systématiquement à un vertical de même capacité. Voir 150 litres et 200 litres.
La hauteur libre
Dimensions de l'appareil, support et fixations, raccordements, groupe de sécurité selon configuration, accès de maintenance, circulation et équipements placés dessous se relèvent ensemble.
Aucune hauteur universelle n'est indiquée : elle se détermine sur place.
Le vertical reste pertinent lorsqu'un emplacement adapté existe. L'horizontal peut répondre à certaines contraintes d'espace. Voir le vertical mural.
Le gain de place ne doit pas supprimer l'accès pour l'entretien et le remplacement
Un appareil parfaitement casé mais impossible à démonter crée un problème futur.
Ce qui doit rester atteignable
- Selon le modèle : capot, thermostat, résistance, anode lorsqu'elle est présente et accessible selon la conception, raccordements, groupe de sécurité, fixations et autres organes prévus.
- Tous les appareils ne possèdent pas exactement la même technologie d'anode ou de résistance. Voir le thermostat à canne et l'entretien.
- Une installation en hauteur peut rendre certaines interventions moins accessibles et nécessiter des moyens d'accès adaptés. Ce point s'anticipe dès l'implantation.
Avant de fixer
- Vérifier qu'il sera possible de vidanger l'appareil, d'accéder aux fixations, de le décrocher et de le sortir du local.
- La maintenance et le remplacement nécessitent d'anticiper la possibilité de vider le ballon et de gérer l'eau évacuée sans dégrader le local.
- La solution dépend du réseau et de l'installation : aucune procédure universelle ne s'applique.
L'implantation doit aussi tenir compte de ce qui se trouve sous l'appareil : mobilier, équipements électriques, zone de passage ou stockage sensible.
Raccordements, groupe de sécurité et évacuation se pensent avant la fixation
Un ballon fixé avant d'avoir étudié son réseau devient difficile à raccorder proprement.
L'hydraulique
Le tracé intègre l'arrivée d'eau froide, le départ d'eau chaude, le groupe de sécurité, l'évacuation et l'accessibilité. Les raccordements ne doivent pas devenir impossibles à inspecter.
Voir les flexibles et les raccords diélectriques.
Le groupe de sécurité
Il fait partie de l'installation hydraulique. Son implantation doit permettre un fonctionnement correct, l'accès, le contrôle et l'écoulement vers une évacuation adaptée.
Le cheminement des écoulements se pense dès l'installation, sans se réduire à un tuyau descendant. Voir le groupe de sécurité et son siphon.
L'électricité
L'alimentation et les protections doivent être compatibles avec l'appareil, sa puissance, l'installation existante et les règles applicables. Aucune section ni calibre n'est indiqué ici.
Voir le raccordement électrique, le contacteur jour-nuit et les heures creuses.
Prévoir une protection contre une fuite sous le ballon dépend de l'emplacement, de l'installation, des prescriptions applicables et du risque de dommages en cas d'écoulement. Aucun dispositif n'est imposé par principe. Voir une fuite de ballon.
Buanderie, garage, placard ou salle de bains
Aucune pièce ne convient sans étude préalable.
Ce qui s'étudie
- Garage : support, hauteur, risque de choc, accès et réseaux. Voir le chauffe-eau en garage.
- Placard : dimensions, accès, ventilation éventuellement requise par la configuration, raccordements et démontage futur. Voir le placard technique.
- Salle de bains : emplacement, volumes de sécurité applicables, raccordements, support et accessibilité. Aucune distance réglementaire n'est citée de mémoire. Voir le chauffe-eau en salle de bains.
Buanderie et local technique s'étudient selon les mêmes critères.
Un ancien ballon horizontal
- Dimensions du nouvel appareil, entraxes et fixations, support, capacité, orientation, raccordements, groupe de sécurité, alimentation électrique et possibilité de dépose de l'ancien ballon se vérifient tous.
- Aucun modèle neuf ne reprend d'office les anciennes fixations : leur compatibilité et leur état se contrôlent. Voir le remplacement à l'identique.
- Passer d'un vertical à un horizontal peut être étudié, mais suppose de reprendre l'étude complète : capacité, support, raccordements, évacuation, électricité et accès.
Ce n'est pas un simple changement de position.
Les points à étudier avant la pose
Ils couvrent l'appareil, le support et tout ce qui l'entoure.
| Point à étudier | Pourquoi |
|---|---|
| Modèle | Il doit être prévu pour la position horizontale. |
| Capacité | Elle doit correspondre aux besoins en eau chaude. |
| Poids en service | L'eau augmente fortement la charge totale. |
| Structure porteuse | Elle doit être identifiée avant fixation. |
| Fixations | Elles dépendent du support et de l'appareil. |
| Orientation | Elle peut être imposée par le fabricant. |
| Hauteur disponible | Elle conditionne implantation et circulation. |
| Accès maintenance | Les organes doivent rester atteignables. |
| Dépose future | Le ballon doit pouvoir être remplacé. |
| Eau froide et eau chaude | Les raccordements doivent rester accessibles. |
| Groupe de sécurité | Il doit être intégré correctement au réseau. |
| Évacuation | Les écoulements doivent être prévus dès la pose. |
| Électricité | Alimentation et protections à vérifier. |
| Zone située dessous | À considérer en cas d'intervention ou de fuite. |
| Local | Salle de bains, garage, placard ou local technique ont des contraintes différentes. |
Douze étapes du besoin à la mise en service
Le support s'identifie avant de choisir la fixation.
Évaluer les besoins en eau chaude
Déterminer la capacité adaptée.
Choisir un appareil prévu pour une pose horizontale
Vérifier orientation et prescriptions fabricant.
Relever l'emplacement
Dimensions, hauteur et dégagement.
Identifier la structure porteuse
Ne pas confondre habillage et support.
Vérifier la reprise de charge
Ballon en service et système de fixation.
Étudier l'accessibilité
Capot, raccordements et maintenance.
Prévoir la dépose future
L'appareil doit pouvoir sortir du local.
Étudier les raccordements hydrauliques
Eau froide, eau chaude et groupe de sécurité.
Prévoir évacuation et vidange
Selon la configuration du réseau.
Vérifier l'installation électrique
Alimentation et protections adaptées.
Réaliser la pose
Selon l'appareil, le support et les prescriptions.
Mettre en service et contrôler
Étanchéité des raccordements et fonctionnement.
Ce que les clients demandent au téléphone
Qu'est-ce qu'un chauffe-eau électrique horizontal ?
Un ballon conçu pour fonctionner en position horizontale, avec ses raccordements et ses organes disposés en conséquence.
Peut-on l'installer au plafond ?
Lorsque l'appareil est prévu pour cette position et que le support peut recevoir son système de fixation et sa charge en service.
Peut-on coucher un chauffe-eau vertical ?
Non. Un appareil s'installe dans la ou les positions prévues par son fabricant, et un vertical couché ne devient pas un horizontal.
Tous se posent-ils dans le même sens ?
Non. Selon le modèle, l'orientation des raccordements, du capot, de la résistance et des organes de maintenance peut être imposée.
Comment savoir si le plafond peut supporter le ballon ?
En identifiant la structure réellement porteuse. La résistance ne se déduit pas de l'aspect visuel.
Peut-on fixer un chauffe-eau sur du placo ?
Une plaque de plâtre seule ne constitue pas un support capable de reprendre le poids d'un ballon rempli.
Et sur un faux plafond ?
Un faux plafond décoratif ne s'assimile pas à une structure porteuse. Les efforts doivent être repris sur un support structurel adapté.
Quel poids fait un ballon rempli ?
Un litre d'eau représente environ un kilogramme, auquel s'ajoute le poids propre de l'appareil. La charge totale devient importante.
Quelle capacité choisir ?
Selon les occupants, les habitudes, la simultanéité des usages et les périodes de consommation, jamais selon le volume qui rentre.
Fournit-il autant d'eau chaude qu'un vertical ?
Pas nécessairement. À volume égal, les performances d'usage peuvent dépendre de la conception du modèle et de son orientation.
Horizontal ou vertical ?
Le vertical reste pertinent lorsqu'un emplacement adapté existe. Le choix tient compte de la capacité, du support, des raccordements et de la maintenance.
Horizontal ou chauffe-eau plat ?
Ce ne sont pas nécessairement les mêmes appareils ni les mêmes formats. Encombrement, capacité, implantation et entretien se comparent au cas par cas.
Quelle hauteur conserver sous l'appareil ?
Selon les dimensions, le support, les raccordements, l'accès de maintenance, la circulation et les équipements placés dessous.
Peut-on l'installer au-dessus d'une porte ?
Uniquement après étude de l'espace, du support, des accès et des conséquences de l'implantation.
Peut-on l'installer dans un garage ?
Cela peut être étudié selon le support, la hauteur, le risque de choc, l'accès et les réseaux disponibles.
Et dans un placard ?
Seulement si dimensions, accès, ventilation éventuellement requise, raccordements et démontage futur restent compatibles.
Et dans une salle de bains ?
La faisabilité dépend de l'emplacement, des volumes de sécurité applicables, des raccordements, du support et de l'accessibilité.
Où placer le groupe de sécurité ?
Son implantation doit permettre un fonctionnement correct, l'accès, le contrôle et l'écoulement vers une évacuation adaptée.
Comment évacuer l'eau du groupe ?
Par un cheminement adapté vers une évacuation, selon la configuration et les règles de pose. Le parcours se pense dès l'installation.
Comment vidanger un ballon en hauteur ?
En anticipant la possibilité de vider l'appareil et de gérer l'eau évacuée sans dégrader le local. La solution dépend du réseau.
Comment accéder à la résistance ?
Le capot et les organes de maintenance doivent rester atteignables, avec des moyens d'accès adaptés à la hauteur.
Peut-on remplacer l'anode sans dépose ?
Cela dépend de la technologie et du modèle. Tous les appareils ne possèdent pas la même conception.
Comment prévoir le remplacement futur ?
En vérifiant avant la pose qu'il sera possible de vidanger, d'accéder aux fixations, de décrocher l'appareil et de le sortir du local.
Que se passe-t-il en cas de fuite ?
L'implantation doit tenir compte des conséquences possibles selon ce qui se trouve sous l'appareil.
Faut-il protéger la zone située dessous ?
Cela dépend de l'emplacement, de l'installation, des prescriptions applicables et du risque de dommages en cas d'écoulement.
Peut-on remplacer un ancien horizontal ?
Après vérification des dimensions, des entraxes, du support, de la capacité, de l'orientation et des raccordements.
Les anciennes fixations sont-elles réutilisables ?
Seulement après vérification de leur compatibilité et de leur état. Cela ne s'affirme jamais d'avance.
Peut-on remplacer un vertical par un horizontal ?
Cela peut être étudié, mais suppose de reprendre l'étude complète : capacité, support, raccordements, évacuation, électricité et accès.
Peut-il fonctionner en heures creuses ?
Selon l'installation électrique, le contrat et le type d'appareil, le fonctionnement peut être piloté de différentes manières.
Quelle alimentation électrique prévoir ?
Selon l'appareil, sa puissance, l'installation existante et les règles applicables. Aucun calibre universel n'est indiqué.
Faut-il une visite technique avant la pose ?
Elle permet de vérifier le support, la hauteur, les réseaux et l'accès avant de retenir un appareil.
Combien de temps prend le remplacement ?
Cela dépend de la configuration et se précise après le relevé. Le montant du déplacement est annoncé au téléphone avant tout engagement.
