Volumes électriques en salle de bains : règles et implantation des équipements
Autour d'une baignoire ou d'une douche, la NF C 15-100 définit plusieurs volumes de sécurité électrique. Chaque volume impose des restrictions différentes sur les prises, luminaires, appareils de chauffage et autres équipements électriques.
Ces volumes doivent être déterminés à partir de l'implantation réelle de la douche ou de la baignoire. Ils sont donc à intégrer dès la conception de la salle de bains, avant de figer l'emplacement des prises, du sèche-serviettes ou de l'éclairage.
Toute distance, hauteur, indice de protection, tension ou classe d'appareil se vérifie dans la version de la NF C 15-100 en vigueur, et dans la documentation du fabricant lorsque l'appareil l'exige. Aucune valeur ne se reprend d'une édition antérieure.

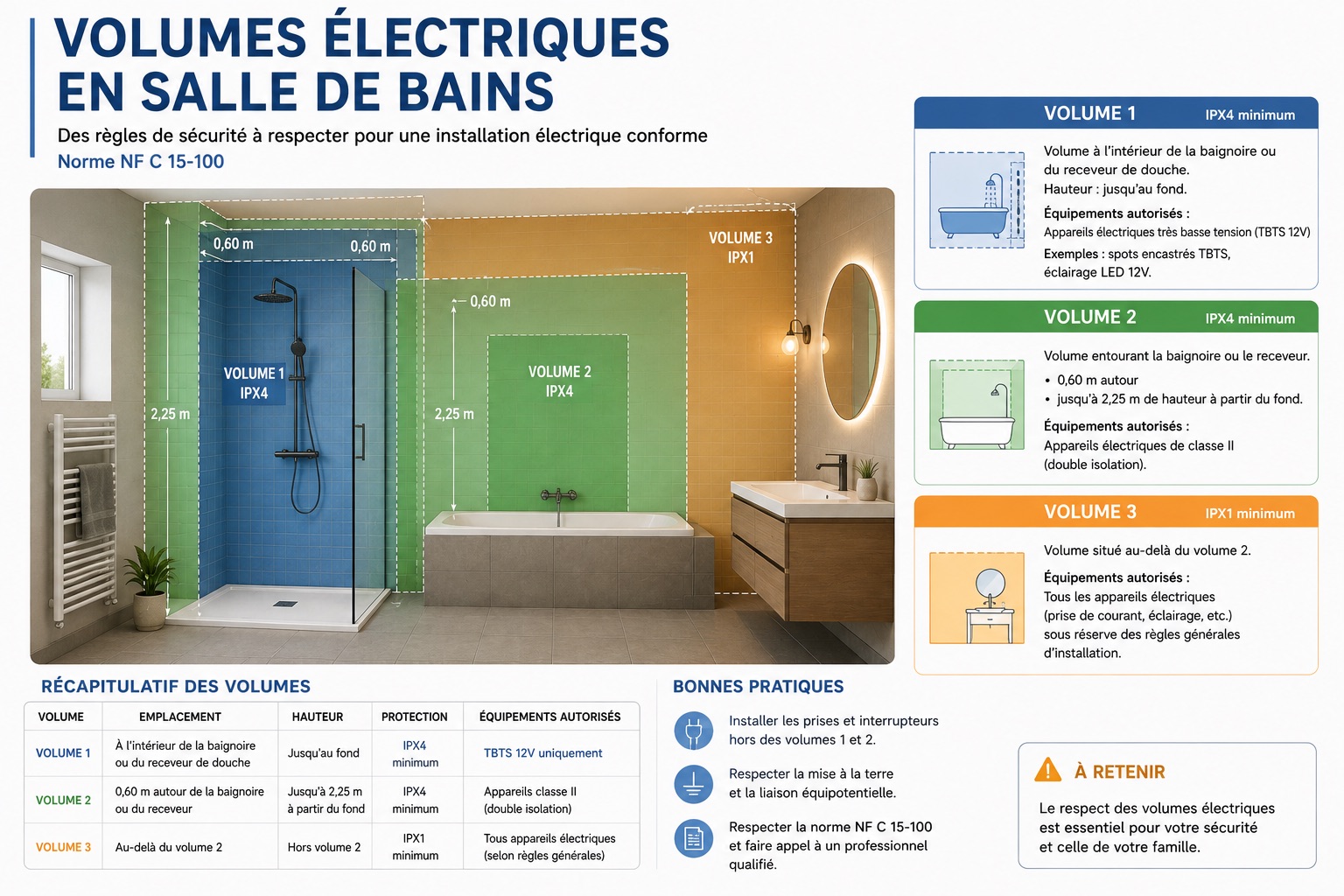

Quels sont les volumes électriques d'une salle de bains ?
La norme définit un volume 0, un volume 1, un volume 2 et un hors volume. Chacun correspond à une zone de l'espace située autour de la baignoire ou de la douche, et chacun admet des matériels différents selon leurs caractéristiques.
Ces volumes ne se déduisent pas d'une simple distance à un point d'eau : ils se construisent à partir de la géométrie réelle de l'équipement sanitaire et des limites définies par la norme applicable.
- La norme a sa page dédiée. Voir les volumes normatifs et les volumes de sécurité.
- Les zones humides relèvent d'une autre logique. Voir les zones humides.
- La conception a sa page pilier. Voir la conception de salle de bains.
- Les équipements ont leurs pages. Voir les prises et interrupteurs.
Aucune distance, aucune hauteur, aucun indice de protection, aucune tension limite et aucune classe d'appareil n'est chiffré sur cette page : ces valeurs figurent dans la NF C 15-100 en vigueur au moment des travaux et dans la documentation des matériels concernés.
Chaque volume admet des matériels différents
Du plus contraint au moins contraint, sans qu'aucun ne soit exempt de règles.
Le plus contraint
Il correspond au volume intérieur de la baignoire ou du receveur selon la définition de la norme. C'est la zone la plus exposée, où les restrictions sont les plus fortes.
Les matériels éventuellement admis et leurs conditions de tension et de protection se lisent directement dans la norme en vigueur.
Les zones intermédiaires
Le volume 1 entoure immédiatement l'équipement, le volume 2 le prolonge. Chacun a ses limites propres, ses matériels autorisés et ses caractéristiques requises.
Un appareil admis dans le volume 2 ne l'est pas nécessairement dans le volume 1 : la lecture se fait volume par volume.
Pas d'absence de règles
« Hors volume » ne signifie pas « aucune règle électrique ». Les règles générales de l'installation électrique restent pleinement applicables.
Protection des circuits, sections, dispositifs et implantation générale continuent de s'appliquer dans toute la pièce.
Pour représenter précisément ces volumes et leurs limites, un schéma technique vérifié est indispensable : aucune illustration générée ne peut se substituer aux distances normatives. Les valeurs se reprennent de la norme applicable, jamais d'une édition antérieure ni d'une transposition entre configurations.
Comment les volumes se déterminent selon l'équipement
Baignoire, douche avec receveur et douche sans receveur ne se lisent pas de la même façon.
Baignoire, receveur, italienne
- Autour d'une baignoire, les volumes se déterminent à partir de sa géométrie et des limites prévues par la norme. Aucune simplification en « distance au point d'eau » ne rend compte de cette construction. Voir la baignoire.
- Pour une douche avec receveur, le receveur et sa configuration servent à déterminer les limites applicables selon la norme en vigueur. Voir le bac à douche.
- Pour une douche sans receveur, le point de référence est celui défini par la norme : il ne se déduit ni de la bonde, ni du pommeau, ni du mitigeur. Voir la douche à l'italienne.
Paroi et lavabo
- Une paroi de douche peut intervenir dans la définition des volumes, mais seulement dans les conditions prévues par la norme. Une simple paroi vitrée ne supprime pas automatiquement un volume. Voir la paroi de douche.
- Un lavabo ou une vasque ne constitue pas le point de départ des volumes définis pour une douche ou une baignoire. Les distances de la douche ne s'y transposent pas arbitrairement. Voir la vasque.
- Pour la prise d'un meuble vasque, l'enjeu réel est sa position par rapport aux volumes générés par la douche ou la baignoire, ainsi que les règles générales applicables, pas une distance inventée par rapport au lavabo.
Ce que chaque matériel demande de vérifier
Le volume d'implantation et les caractéristiques de l'appareil se lisent ensemble.
| Équipement | Ce qui détermine son emplacement |
|---|---|
| Prise | Volume d'implantation autorisé et protection prescrite pour le circuit. |
| Interrupteur | Volume concerné, type de commande et matériel retenu. |
| Luminaire | Volume, indice de protection et classe de l'appareil selon la norme. |
| Spot | Position réelle du volume au droit du plafond, y compris avec faux plafond. |
| Miroir lumineux | Volume d'implantation et caractéristiques déclarées par le fabricant. |
| Sèche-serviettes | Volume, classe électrique, indice de protection, notice et raccordement. |
| Chauffage | Type d'appareil et conditions propres, distinctes de celles d'un sèche-serviettes. |
| Chauffe-eau | Type d'appareil, volume, mode de fixation et de raccordement. |
| Lave-linge | Volume dans lequel son implantation est admise et règles applicables. |
| Extracteur | Emplacement et caractéristiques adaptées, distinct d'une simple bouche. |
Une prise ne se place jamais au seul motif d'être « suffisamment loin du point d'eau » : son emplacement doit être autorisé et le circuit protégé comme prescrit. Un interrupteur n'est pas systématiquement à reporter hors de la pièce lorsque la norme permet une autre solution. Aucune hauteur générique de prise « en salle de bains » ne s'énonce sans distinguer règles générales et volumes.
Classe, indice de protection et très basse tension
Trois notions distinctes, qui n'autorisent rien à elles seules.
Les classes
La classe d'un appareil décrit son mode de protection contre les contacts électriques. Un appareil de classe II n'est pas pour autant admis dans tous les volumes.
Le rapprochement entre classe et volume se fait uniquement selon les conditions exactes de la norme.
L'indice de protection
Il caractérise la résistance de l'enveloppe aux corps solides et à l'eau. Un indice élevé ne rend pas un appareil admissible partout.
L'indice requis dépend du volume concerné : aucun indice unique ne vaut pour toute la salle de bains.
La très basse tension
Le principe de la très basse tension de sécurité repose sur une alimentation dont les caractéristiques sont définies par la norme, avec sa source de sécurité.
Les tensions limites et les conditions d'emploi se vérifient dans le texte applicable, sans transposition.
Protection différentielle et liaison équipotentielle ne se confondent pas. La première protège les circuits, une protection différentielle 30 mA étant requise dans les conditions prévues par la NF C 15-100. La seconde relie entre eux certains éléments selon les conditions de la norme, son périmètre exact ne se résumant pas à « relier tous les métaux ». Ces sujets relèvent d'une conception électrique, pas d'un tutoriel. Voir la NF C 15-100 et le chauffe-eau.
Éclairage, chauffage et gros équipements
Chaque famille a ses conditions propres, sans réponse universelle.
Luminaires, spots et miroir
- Un luminaire se choisit selon le volume d'implantation, son indice de protection, sa classe et sa tension d'alimentation lorsque cela s'applique. Voir l'éclairage de salle de bains.
- Pour des spots au plafond, encastrés ou non, la position réelle du volume au droit de l'appareil se vérifie, y compris lorsqu'un faux plafond modifie la hauteur apparente.
- Un miroir avec éclairage ou prise intégrée est un équipement électrique à part entière : son implantation dépend des volumes et de ses caractéristiques fabricant. Voir le miroir de salle de bains.
Sèche-serviettes, chauffe-eau, lave-linge
- Un sèche-serviettes s'implante selon le volume, sa classe électrique, son indice de protection, la notice du fabricant et son mode de raccordement, pas selon la seule ergonomie. Voir le sèche-serviettes et le chauffage.
- Installer un chauffe-eau électrique dans une salle de bains n'appelle ni un oui ni un non universel : le type d'appareil, le volume concerné, la fixation, le raccordement et la norme déterminent la réponse. Voir le chauffe-eau électrique.
- Un lave-linge, comme un sèche-linge, s'implante dans un volume où cela est admis, selon les règles applicables. Voir la buanderie intégrée.
Une bouche de ventilation ne se traite pas comme une prise ou un appareil de chauffage : bouche, ventilateur ou extracteur électrique et réseau de ventilation sont trois éléments distincts. Lorsqu'un extracteur électrique est présent, ses caractéristiques doivent être adaptées à son emplacement. Voir la ventilation, la VMC de salle de bains et le plancher chauffant.
Quelques centimètres peuvent modifier les possibilités
Sanitaire et électricité se conçoivent ensemble, dans cet ordre.
Les volumes avant les prises
- Avant de fixer le meuble vasque et sa prise, il faut d'abord déterminer les volumes générés par la douche ou la baignoire. Déplacer l'équipement sanitaire de quelques centimètres peut modifier les possibilités d'implantation selon la géométrie.
- Cette conception croisée se mène avant les cloisons et les revêtements : une reprise après coup coûte beaucoup plus qu'un ajustement sur plan. Voir la circulation et les dégagements.
- Dans une petite pièce largement couverte par les volumes, les leviers restent l'implantation de la douche ou de la baignoire, le choix d'équipements compatibles et le positionnement des commandes et prises hors des volumes concernés. Aucun contournement de la norme n'en fait partie. Voir la petite salle de bains.
Que faire dans une salle de bains ancienne ?
- Une installation réalisée selon une norme antérieure n'est pas automatiquement non conforme au sens juridique du seul fait que la norme a évolué depuis.
- Lors d'une rénovation, l'installation existante se fait vérifier, ainsi que les règles applicables aux travaux réellement réalisés.
- Mise en sécurité et mise en conformité désignent deux démarches distinctes : le vocabulaire s'emploie avec précision. Voir la rénovation complète et la visite technique préalable.
Ce qu'il faut vérifier équipement par équipement
Aucune ligne ne se traite sans la configuration réelle de la pièce.
| Élément | À vérifier |
|---|---|
| Douche | Avec ou sans receveur, et géométrie réelle. |
| Baignoire | Géométrie et limites applicables. |
| Paroi | Influence éventuelle selon les conditions de la norme. |
| Prise | Volume d'implantation et protection du circuit. |
| Interrupteur | Volume et type de matériel. |
| Luminaire | Volume, indice de protection et classe. |
| Spot | Position réelle du volume au droit de l'appareil. |
| Miroir lumineux | Volume et caractéristiques du produit. |
| Sèche-serviettes | Volume, classe, indice de protection et notice. |
| Chauffe-eau | Type d'appareil, volume et conditions d'installation. |
| Lave-linge | Volume dans lequel l'implantation est admise. |
| Extracteur | Emplacement et caractéristiques adaptées. |
| Circuits | Protection différentielle prescrite. |
| Éléments conducteurs | Liaison équipotentielle selon les règles applicables. |
Treize étapes du relevé à la validation
Les volumes se calculent avant toute décision d'implantation électrique.
Relever les dimensions
Pièce, ouvertures et contraintes existantes.
Positionner douche ou baignoire
Implantation réelle envisagée.
Identifier le type de douche
Avec ou sans receveur.
Calculer les volumes
Selon la NF C 15-100 en vigueur.
Positionner le meuble vasque
En tenant compte des volumes établis.
Positionner prises et commandes
Dans les zones où elles sont autorisées.
Choisir l'éclairage
Compatible avec chaque volume concerné.
Positionner le chauffage
Sèche-serviettes ou autre appareil.
Vérifier les autres équipements
Chauffe-eau, lave-linge et extracteur.
Vérifier circuits et protection
Protection différentielle prescrite.
Vérifier la liaison équipotentielle
Lorsqu'elle est applicable.
Contrôler les notices
Caractéristiques déclarées de chaque appareil.
Valider avant cloisons
Et avant les revêtements de finition.
Ce que les clients demandent au téléphone
Quels sont les volumes électriques ?
La norme définit un volume 0, un volume 1, un volume 2 et un hors volume, chacun avec ses matériels admis et ses conditions.
Qu'est-ce que le volume 0 ?
Le volume intérieur de la baignoire ou du receveur selon la définition de la norme, la zone la plus contrainte.
Qu'est-ce que le volume 1 ?
La zone entourant immédiatement l'équipement, avec ses limites, ses matériels autorisés et ses caractéristiques requises.
Qu'est-ce que le volume 2 ?
Le prolongement du volume 1, avec ses propres limites et ses propres conditions d'admission des matériels.
Que signifie hors volume ?
Que les restrictions liées aux volumes ne s'y appliquent pas, mais les règles générales de l'installation électrique restent applicables.
Comment calculer autour d'une baignoire ?
À partir de sa géométrie et des limites prévues par la norme, sans réduire cela à une distance depuis un point d'eau.
Et pour une douche avec receveur ?
Le receveur et sa configuration servent à déterminer les limites applicables selon la norme en vigueur.
Et sans receveur ?
Le point de référence est celui défini par la norme : il ne se déduit ni de la bonde, ni du pommeau, ni du mitigeur.
Une paroi change-t-elle les volumes ?
Elle peut intervenir dans les conditions prévues par la norme. Une paroi vitrée ne supprime pas automatiquement un volume.
Le lavabo crée-t-il un volume ?
Il ne constitue pas le point de départ des volumes définis pour une douche ou une baignoire, et leurs distances ne s'y transposent pas.
Une prise près d'un lavabo ?
L'enjeu est sa position par rapport aux volumes de la douche ou de la baignoire et les règles générales applicables.
Où installer une prise ?
Dans une zone où son implantation est autorisée, avec la protection prescrite pour le circuit concerné.
Où placer un interrupteur ?
Selon le volume concerné, le type de commande et le matériel retenu, sans le reporter systématiquement hors de la pièce.
Quel éclairage dans une douche ?
Un appareil dont le volume d'implantation, l'indice de protection et la classe correspondent aux exigences de la norme.
Des spots au-dessus d'une douche ?
Cela dépend de la position réelle du volume au droit de l'appareil et des caractéristiques du spot, faux plafond compris.
Peut-on installer un miroir lumineux ?
C'est un équipement électrique : son implantation dépend des volumes et de ses caractéristiques fabricant.
Où placer un sèche-serviettes ?
Selon le volume, sa classe électrique, son indice de protection, la notice du fabricant et son raccordement.
Peut-on installer un radiateur ?
Selon le type d'appareil et ses conditions propres, qui ne sont pas celles d'un sèche-serviettes.
Un chauffe-eau dans la pièce ?
Il n'y a pas de réponse universelle : type d'appareil, volume, fixation, raccordement et norme déterminent la faisabilité.
Où placer un lave-linge ?
Dans un volume où son implantation est admise, selon les règles applicables à l'installation.
Quel indice de protection faut-il ?
Cela dépend du volume concerné. Aucun indice unique ne vaut pour toute la salle de bains.
Qu'est-ce qu'un appareil de classe II ?
Un appareil dont la protection contre les contacts repose sur son isolation. Cela ne l'autorise pas dans tous les volumes.
Qu'est-ce que la TBTS ?
Un principe d'alimentation en très basse tension de sécurité, dont les caractéristiques et limites figurent dans la norme.
À quoi sert la protection 30 mA ?
À protéger les circuits par un dispositif différentiel, requis dans les conditions prévues par la NF C 15-100.
Qu'est-ce que la liaison équipotentielle ?
Une liaison supplémentaire reliant entre eux certains éléments selon les conditions de la norme, à ne pas confondre avec la protection différentielle.
Une petite pièce peut-elle manquer de place ?
Oui. Lorsque les volumes couvrent presque toute la pièce, l'implantation sanitaire et électrique doit être adaptée.
Quelques centimètres changent-ils tout ?
Selon la géométrie, oui : déplacer la douche ou la baignoire peut modifier les possibilités d'implantation.
Une ancienne installation est-elle non conforme ?
Non automatiquement. Une norme qui évolue ne rend pas une installation antérieure non conforme par principe.
Quand faire vérifier l'installation ?
Lors d'une rénovation touchant l'électricité, en vérifiant l'existant et les règles applicables aux travaux réalisés.
Le devis est-il gratuit ?
Le devis est gratuit et sans engagement, y compris après visite technique. La réponse intervient sous 48 heures ouvrées.
