Plan 3D de salle de bains : concevoir et vérifier son aménagement

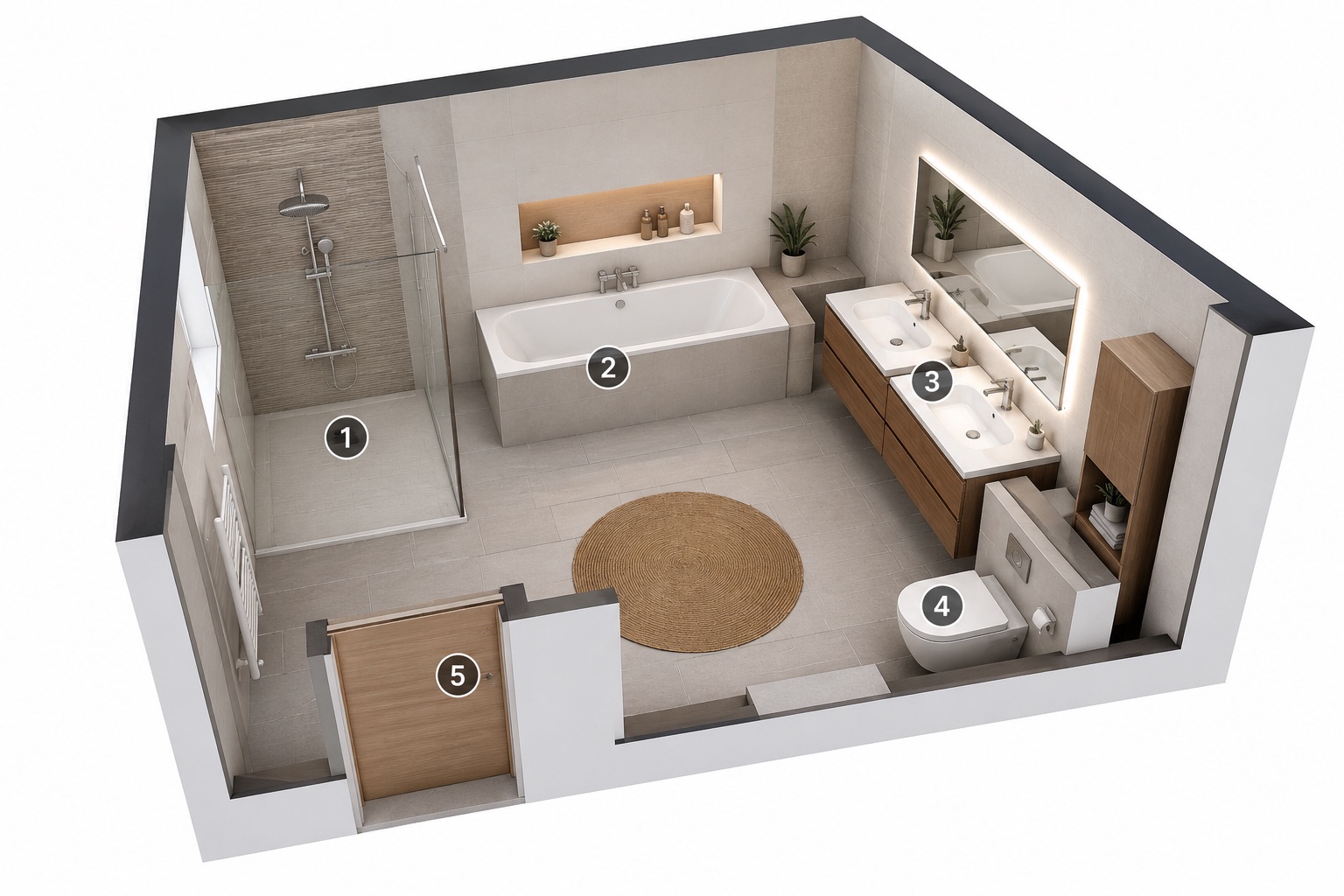

Un plan 3D permet de visualiser une future salle de bains avant les travaux : implantation de la douche ou de la baignoire, meuble vasque, WC, rangements, couleurs et volumes. Mais une représentation réaliste n'est pas une preuve de faisabilité.
Avant de valider l'aménagement, les dimensions réelles, les ouvertures, les évacuations, les arrivées d'eau, l'électricité, la ventilation et les caractéristiques des supports doivent être vérifiées séparément.
- Relevé complet avant toute représentation
- Comparaison de plusieurs implantations crédibles
- Confrontation aux réseaux et aux volumes électriques
- Validation technique avant le démarrage du chantier
À quoi sert un plan 3D de salle de bains ?
Il sert à comparer plusieurs implantations, apprécier les proportions, visualiser les circulations, arbitrer entre douche et baignoire, positionner vasque, WC et rangements, comparer couleurs et matériaux, anticiper certains conflits visuels ou ergonomiques et présenter clairement le projet avant travaux.
Il ne constitue en revanche jamais une validation technique automatique : ce qu'il montre relève de la représentation, pas de la faisabilité.
- La conception a sa page pilier. Voir la conception de salle de bains.
- L'étude a sa page dédiée. Voir l'étude personnalisée.
- La circulation est traitée à part. Voir la circulation et les dégagements.
- Les configurations ont leurs pages. Voir la petite salle de bains et la salle de bains en longueur.
Aucune dimension réglementaire, aucune largeur de circulation, aucune pente ni diamètre d'évacuation et aucun prix n'est indiqué sur cette page : ces valeurs relèvent des prescriptions applicables et de l'étude technique du projet.
Plan coté, vue 3D et plans techniques
La vue 3D ne remplace aucun des documents nécessaires au chantier.
| Document | Utilité |
|---|---|
| Plan coté 2D | Dimensions, implantation et vérification des dégagements. |
| Vue 3D | Perception des volumes, des matériaux et de l'ambiance. |
| Plan plomberie | Arrivées, évacuations, diamètres et pentes selon l'étude technique. |
| Plan électrique | Prises, éclairage, commandes et volumes électriques. |
| Plan technique | Informations nécessaires à l'exécution des travaux. |
Une vue 3D ne se qualifie pas de plan d'exécution lorsqu'elle ne contient pas les informations nécessaires à la réalisation. Elle vient compléter les plans techniques, jamais s'y substituer.
Quelles mesures faut-il prendre avant de faire un plan 3D ?
Un plan construit sur des cotes approximatives produit des conclusions approximatives.
Le volume de la pièce
Longueur, largeur, hauteur sous plafond, faux plafonds, sous-pentes, poutres, niches, coffrages, gaines techniques et épaisseur ou position des cloisons.
Sous combles, la hauteur disponible se relève précisément et la pente du toit se représente telle qu'elle est. Voir la salle de bains sous combles.
Les ouvertures
Pour une porte : largeur, sens d'ouverture, débattement, position de la poignée et conflit éventuel avec un meuble, le WC, la douche ou un sèche-serviettes.
Une porte coulissante ou à galandage s'étudie selon la cloison et les réseaux qu'elle traverse. Pour une fenêtre : largeur, hauteur, allège, mode d'ouverture, poignée et interaction avec miroir, meuble, douche ou paroi.
L'existant technique
Radiateurs, équipements en place, arrivées d'eau, évacuations, ventilation et éléments électriques visibles.
Ce relevé conditionne la suite : sans lui, la représentation reste une intention. Voir la visite technique préalable.
Le plan 3D aide à visualiser les circulations, mais les dégagements se contrôlent sur un plan coté : accès à la douche, passage devant le meuble, utilisation du WC, ouverture des tiroirs et des portes, accès à la baignoire et entretien des équipements. Aucune largeur minimale ne s'invente hors du contexte réglementaire applicable.
Ce que chaque poste demande de vérifier au-delà du dessin
Un équipement qui tient graphiquement n'est pas un équipement installable.
Douche et baignoire
- Pour la douche : dimensions disponibles, receveur ou italienne, sens d'accès, paroi ou porte, robinetterie, évacuation, faisabilité de la pente, étanchéité et volumes électriques autour. Voir la douche à l'italienne, le bac à douche et le caniveau.
- Un sol parfaitement plat sur une représentation ne prouve pas qu'une douche de plain-pied est réalisable : réservation, évacuation, pente, support et système d'étanchéité se vérifient.
- Pour la baignoire : encombrement réel, accès, tablier, robinetterie, évacuation, entretien, projections et volumes électriques. Voir la baignoire.
Vasque, WC et rangements
- Pour le meuble vasque : largeur et profondeur, ouverture des tiroirs et portes, alimentation et évacuation, miroir, éclairage, prises et conflit éventuel avec une porte ou une fenêtre. Voir la vasque.
- Pour le WC : au sol ou suspendu, bâti-support, profondeur réelle après habillage, évacuation, accès de maintenance et dégagement d'usage. Dessiner la seule cuvette en oubliant le bâti et l'habillage fausse le plan. Voir le WC suspendu.
- Les rangements doivent intégrer la profondeur réelle des meubles : un rangement impossible à ouvrir ou trop peu profond n'existe que sur l'image. Voir les rangements.
Pourquoi une belle implantation peut-elle être impossible en plomberie ?
La 3D ne montre pas nécessairement ce qui conditionne le raccordement.
Ce que la vue ne dit pas
- Évacuations existantes, pente disponible, diamètre, hauteur de raccordement, traversées, nature de la dalle ou du plancher, gaines et réseaux voisins n'apparaissent pas dans une représentation décorative.
- La position d'une douche, d'un WC ou d'une baignoire dépend de la possibilité réelle de raccorder l'évacuation. Aucune pente ni aucun diamètre ne s'invente : ces valeurs relèvent des prescriptions applicables et de l'étude technique. Voir le réseau d'évacuation.
- Le déplacement des arrivées d'eau reste possible selon la configuration, le support et les travaux nécessaires, sans qu'il puisse se promettre par principe.
Ce que la vue finale masque
- Dalle, plancher bois, plaques, murs irréguliers, anciennes faïences, humidité et état général des supports restent invisibles sur un rendu, alors qu'ils peuvent modifier le projet.
- La faisabilité des encastrements et des modifications n'est pas identique sur plancher bois et sur dalle béton. Voir en ossature bois et sur dalle béton.
- Une douche 3D parfaitement finie ne montre pas le complexe situé sous le carrelage : rendu décoratif et solution technique ne se confondent pas. Voir l'étanchéité et les zones humides.
Une prise dessinée n'est pas une prise autorisée
La représentation se confronte aux volumes définis par la NF C 15-100 en vigueur.
Les volumes électriques
Prises, interrupteurs, éclairage, miroir lumineux, sèche-serviettes et autres appareils se vérifient au regard des volumes réels de la pièce.
Une image peut facilement placer une prise pour des raisons esthétiques : sa position doit être validée techniquement avant d'être présentée comme définitive. Voir les volumes électriques.
L'éclairage
Éclairage général, éclairage du miroir et de la vasque, éclairage de douche si prévu, lumière naturelle et zones d'ombre se distinguent sur une représentation.
Chaque appareil reste soumis aux contraintes électriques de son emplacement. Voir l'éclairage et le sèche-serviettes.
La ventilation
Une 3D peut montrer une bouche, sans démontrer le débit, le réseau, l'extraction effective, les entrées d'air ni l'équilibre du système.
Une bouche dessinée ne signifie donc pas que la ventilation est correcte. Voir la ventilation.
Le sèche-serviettes se positionne selon l'espace, l'usage, l'ouverture de porte, les volumes électriques, la classe et les caractéristiques du matériel et son mode de raccordement, pas selon la seule composition du rendu.
Pourquoi une vue 3D peut-elle donner l'impression que la pièce est plus grande ?
Angle de caméra et focale virtuelle déforment la perception.
Ce qui trompe l'œil
- Un rendu excessivement grand-angle élargit visuellement la pièce. Pour une présentation honnête : plusieurs angles, une vue depuis l'entrée, une vue opposée et un plan coté complémentaire.
- Les miroirs agrandissent visuellement la pièce dans un rendu, sans que la circulation réelle en soit modifiée.
- Plantes, serviettes et accessoires améliorent le rendu mais ne doivent masquer ni les dégagements ni les contraintes techniques.
Ce que l'écran ne restitue pas
- La 3D est utile pour comparer formats de carrelage, faïence, zellige, couleurs, continuité sol et murs, bois ou effet bois. Le rendu écran ne reproduit toutefois pas exactement teinte, texture, joints et lumière réelle. Voir les revêtements, le zellige et le carrelage de sol.
- Un plan 3D aide à anticiper proportions et calepinage visuel, mais le calepinage d'exécution doit être coté et adapté aux dimensions réelles.
- Aucune correspondance exacte entre écran et matériau réel ne se promet : éclairage, écran, photographie et finition changent la perception. Les échantillons restent utiles.
Faut-il faire plusieurs plans 3D ?
Oui lorsqu'il existe plusieurs implantations réellement crédibles.
Ce qui se met en regard
Douche ou baignoire, simple ou double vasque, WC conservé ou déplacé, organisation des rangements, sens d'ouverture, douche d'angle ou en longueur.
Aucune variante techniquement impossible ne se crée artificiellement pour étoffer une présentation.
Petite, longue, sous combles
Dans une petite salle de bains, la 3D est particulièrement utile mais le plan coté l'est davantage encore.
Voir la grande salle de bains et la création d'une salle d'eau.
Un projet adapté
Si le projet vise l'accessibilité, les dimensions et contraintes applicables s'intègrent réellement au plan.
Aucune accessibilité ne se valide à l'œil sur une représentation. Voir la salle de bains accessible.
Une modification du produit choisi en cours de projet peut changer dimensions, raccordements, réservations et dégagements : le plan se met à jour lorsqu'une modification importante intervient. Un rendu 3D ne suffit pas à chiffrer exactement tous les travaux : le devis repose sur le projet défini et sur les conditions techniques réellement constatées. Voir le devis détaillé.
Ce que la 3D montre et ce qu'il faut vérifier
Chaque ligne oppose la représentation à la contrainte réelle.
| Élément | Ce que la 3D montre | Ce qu'il faut vérifier |
|---|---|---|
| Douche | Forme et position. | Évacuation, pente et étanchéité. |
| Baignoire | Encombrement visuel. | Raccordement et accès réel. |
| Vasque | Aspect et largeur. | Profondeur, tiroirs et plomberie. |
| WC | Position. | Bâti, évacuation et dégagement. |
| Porte | Position. | Débattement réel et conflits. |
| Fenêtre | Position. | Ouverture et hauteur d'allège. |
| Prise | Emplacement visuel. | Volumes électriques applicables. |
| Sèche-serviettes | Position. | Volume, classe et raccordement. |
| Éclairage | Ambiance générale. | Caractéristiques électriques. |
| Carrelage | Aspect visuel. | Calepinage réel et support. |
| Ventilation | Bouche visible. | Réseau, débit et extraction. |
| Sol | Finition. | Support, pentes et niveaux. |
Douze pièges d'une projection 3D
Ils tiennent presque tous à la confusion entre image et projet.
Les cotes négligées
Utiliser des dimensions approximatives. Oublier le débattement de porte. Oublier l'ouverture des tiroirs.
Dessiner une douche à l'italienne sans vérifier l'évacuation.
Les réseaux oubliés
Déplacer le WC sans étudier son évacuation. Placer les prises uniquement pour l'esthétique.
Oublier la ventilation. Ignorer l'état et la nature du support.
Les fausses validations
Utiliser une perspective grand-angle trompeuse. Valider les couleurs uniquement sur écran.
Considérer la 3D comme un plan d'exécution. Commencer les travaux avant validation technique.
Avant de commencer : cotes réelles, implantation, ouvertures et débattements, plomberie, évacuations, électricité, ventilation, supports, étanchéité, références et dimensions des équipements, revêtements, accessibilité d'entretien et plans techniques nécessaires.
Quinze étapes du relevé à la validation
La faisabilité se vérifie avant de produire la représentation.
Relever précisément la pièce
Dimensions et hauteurs réelles.
Identifier les obstacles
Portes, fenêtres, sous-pentes et coffrages.
Relever les réseaux
Arrivées et évacuations existantes.
Vérifier les supports
Nature et état constatés.
Définir les besoins
Douche, baignoire, vasque, WC et rangements.
Construire une implantation cotée
Première hypothèse sur plan.
Vérifier circulation et débattements
Sur le plan coté, pas sur le rendu.
Vérifier la plomberie
Faisabilité des évacuations.
Vérifier les volumes électriques
Selon la norme en vigueur.
Vérifier la ventilation
Réseau et extraction, pas seulement la bouche.
Créer la représentation 3D
Sur une base validée.
Comparer les variantes
Lorsqu'elles sont crédibles.
Valider équipements et matériaux
Références et dimensions réelles.
Produire les informations techniques
Celles nécessaires à l'exécution.
Mettre à jour en cas de changement
Avant le démarrage des travaux.
Ce que les clients demandent au téléphone
À quoi sert un plan 3D ?
À comparer des implantations, apprécier les proportions, visualiser les circulations et arbitrer les choix d'équipements et de matériaux avant travaux.
Quelle différence entre 2D et 3D ?
Le plan coté 2D donne les dimensions et les dégagements, la vue 3D donne la perception des volumes, des matériaux et de l'ambiance.
Une vue 3D est-elle un plan technique ?
Non. Elle ne remplace ni le plan coté, ni le plan de plomberie, ni le plan électrique nécessaires au chantier.
Quelles mesures faut-il relever ?
Dimensions, hauteurs, sous-pentes, coffrages, cloisons, portes, fenêtres, équipements existants, réseaux et éléments électriques visibles.
Faut-il mesurer les portes ouvertes ?
Oui. Largeur, sens d'ouverture, débattement et poignée conditionnent les conflits avec le mobilier et les équipements.
Faut-il relever les fenêtres ?
Oui : largeur, hauteur, allège, mode d'ouverture et interaction avec miroir, meuble, douche ou paroi.
Comment vérifier la circulation ?
Sur un plan coté, en contrôlant accès, passages, ouvertures de tiroirs et de portes et accès d'entretien.
La 3D valide-t-elle une italienne ?
Non, pas sans étude technique : réservation, évacuation, pente, support et système d'étanchéité se vérifient.
Peut-on déplacer un WC ?
Pas au seul motif qu'il tient sur le plan. Son évacuation doit être étudiée.
La 3D montre-t-elle les évacuations ?
Pas nécessairement. Pente, diamètre, hauteur de raccordement et réseaux voisins n'apparaissent pas sur un rendu.
Faut-il intégrer les volumes électriques ?
Oui. La représentation se confronte aux volumes définis par la norme en vigueur avant toute validation.
Permet-elle de vérifier l'étanchéité ?
Non. Une douche parfaitement rendue ne montre pas le complexe situé sous le revêtement.
Peut-elle montrer la ventilation ?
Visuellement oui, mais elle ne valide ni le débit, ni le réseau, ni l'extraction effective.
Peut-on comparer plusieurs implantations ?
Oui, c'est l'un de ses usages principaux, à condition que chaque variante soit techniquement crédible.
Pourquoi la pièce paraît-elle plus grande ?
L'angle de caméra et la focale virtuelle déforment la perception, les miroirs amplifiant encore cet effet.
Les couleurs sont-elles exactes ?
Non nécessairement. Éclairage, écran, photographie et finition changent la perception du matériau réel.
Peut-on choisir le carrelage ainsi ?
La 3D aide à visualiser formats et proportions, mais échantillons et calepinage réel restent utiles.
Faut-il faire plusieurs vues ?
Oui : vue depuis l'entrée, vue opposée et plan coté complémentaire donnent une présentation honnête.
Utile dans une petite pièce ?
Oui, particulièrement. Le plan coté y reste toutefois encore plus déterminant.
Et sous combles ?
Oui, si les hauteurs sont relevées précisément et si la pente réelle du toit est représentée.
Peut-il servir pour un projet adapté ?
Oui comme représentation, mais les dimensions et contraintes applicables doivent être vérifiées séparément.
Que valider avant les travaux ?
Cotes, implantation, ouvertures, plomberie, évacuations, électricité, ventilation, supports, étanchéité, équipements et revêtements.
Si un équipement change ?
Dimensions, raccordements, réservations et dégagements peuvent changer : le plan se met à jour.
Le plan 3D suffit-il pour un devis ?
Pas à lui seul. Le devis repose sur le projet défini et sur les conditions techniques réellement constatées.
Quel logiciel utiliser ?
Différents logiciels grand public et professionnels existent. Le résultat dépend surtout de la qualité du relevé qui l'alimente.
